FNIRSI DPOX180H 2-σε-1 Φορητός Ψηφιακός Φωσφορικός Παλμογράφος

FNIRSI DPOX180H 2-σε-1 Φορητός Ψηφιακός Φωσφορικός Παλμογράφος

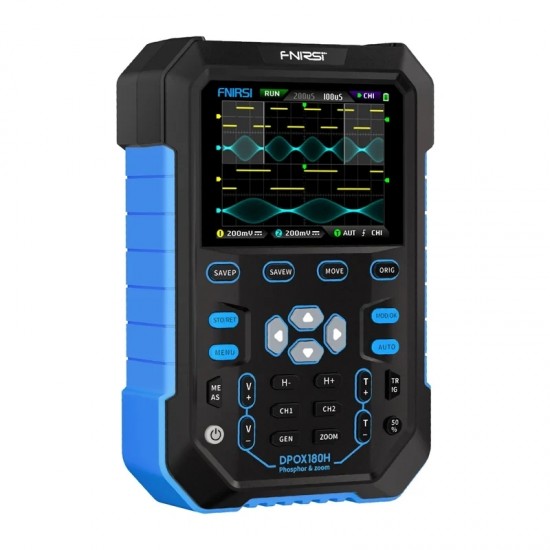

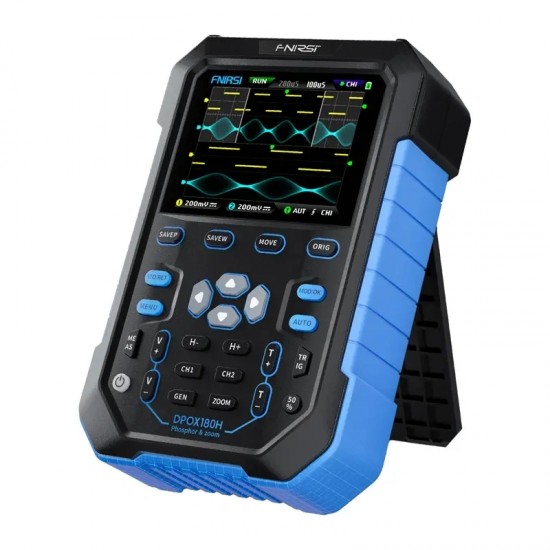

Ο FNIRSI DPOX180H είναι ένας φορητός Ψηφιακός Φωσφορικός Παλμογράφος (DPO) που συνδυάζει έναν παλμογράφο διπλού καναλιού 180 MHz, έναν γεννήτρια λειτουργιών DDS 20 MHz και προηγμένες λειτουργίες ανάλυσης σήματος. Έχει σχεδιαστεί ως ένα συμπαγές, φορητό εργαλείο για εργασίες συντήρησης, εργαστηρίου και εργαστηρίου, προσφέροντας υψηλή λειτουργικότητα σε μία μόνο συσκευή.

Εύρος ζώνης 180 MHz και 500 MSPS – ακρίβεια μέτρησης

Ο παλμογράφος προσφέρει αναλογικό εύρος ζώνης 180 MHz (-3 dB) και δειγματοληψία σε πραγματικό χρόνο έως 500 MSPS (250 MSPS σε λειτουργία διπλού καναλιού). Αυτό επιτρέπει την ακριβή αναπαραγωγή γρήγορων ακμών, παλμών και σημάτων υψηλής συχνότητας, κάτι που είναι ζωτικής σημασίας για τη διάγνωση σύγχρονων ηλεκτρονικών συστημάτων.

Τεχνολογία Digital Phosphor – περισσότερες πληροφορίες στην κυματομορφή

Η τεχνολογία Digital Phosphor χρησιμοποιεί κλίμακα φωτεινότητας και θερμοκρασία χρώματος για την οπτικοποίηση της συχνότητας του σήματος. Αυτό καθιστά εύκολο τον εντοπισμό τρεμοπαίγματος, θορύβου, αστάθειας και σπάνιων συμβάντων που μπορεί να παραμένουν αόρατα σε κλασικούς παλμογράφους.

50.000 wfms/s – χωρίς νεκρό χρόνο

Ο υψηλός ρυθμός ανανέωσης των 50.000 κυματομορφών ανά δευτερόλεπτο μειώνει σημαντικά τον νεκρό χρόνο απόκτησης. Αυτό σας επιτρέπει να καταγράφετε αποτελεσματικά βραχυπρόθεσμες διαταραχές και ανωμαλίες σήματος, κάτι που είναι ιδιαίτερα σημαντικό κατά την ανάλυση τροφοδοτικών μεταγωγής και ψηφιακών διαύλων.

Όριο εύρους ζώνης υλικού 20 MHz και σταθερή ενεργοποίηση

Το ενσωματωμένο μεταβαλλόμενο φίλτρο ζώνης διέλευσης υλικού 20 MHz μειώνει αποτελεσματικά τον θόρυβο και τις αρμονικές υψηλής τάξης. Σε συνδυασμό με ένα εκτεταμένο σύστημα ενεργοποίησης (Αυτόματο/Κανονικό/Μονό, ανερχόμενη και κατερχόμενη άκρη) και προσαρμοστική σταθεροποίηση ενεργοποίησης, εξασφαλίζει μια καθαρή και σταθερή εικόνα σήματος.

Λειτουργία FFT και X-Y – ανάλυση συχνότητας και σχέσης

Η λειτουργία FFT παρέχει μια γρήγορη, ποιοτική προεπισκόπηση του φάσματος συχνοτήτων του υπό δοκιμή σήματος. Επιπλέον, η λειτουργία X-Y με ψηφιακό φωσφόρο σας επιτρέπει να αναλύσετε τις σχέσεις πλάτους και φάσης μεταξύ δύο καναλιών, π.χ. με τη μορφή σχημάτων Lissajous.

Λειτουργία χρονικού ζουμ και κύλισης

Ο παλμογράφος προσφέρει μια χρονική βάση ZOOM στην περιοχή 2×–1000×, επιτρέποντας την ακριβή ανάλυση επιλεγμένων τμημάτων κυματομορφής. Η λειτουργία κύλισης επιτρέπει τη συνεχή παρατήρηση σημάτων που αλλάζουν αργά σε πραγματικό χρόνο.

Γεννήτρια DDS 20 MHz και λειτουργία κοπής

Η ενσωματωμένη γεννήτρια συναρτήσεων DDS 20 MHz υποστηρίζει 14 τύπους κυματομορφών, με ρύθμιση συχνότητας σε βήματα 1 Hz. Η μοναδική λειτουργία εξόδου κοπής σας επιτρέπει να κόψετε ένα τμήμα της μετρούμενης κυματομορφής και να το χρησιμοποιήσετε ως σήμα εξόδου της γεννήτριας, με δυνατότητα αποθήκευσης έως 500 προσαρμοσμένων σημάτων.

Αποθήκευση, προβολή και εξαγωγή δεδομένων

Η εσωτερική μνήμη 120 Mbit μπορεί να αποθηκεύσει έως 250 κυματομορφές και 90 στιγμιότυπα οθόνης (BMP). Τα δεδομένα μπορούν να προβληθούν απευθείας στη συσκευή ή να εξαχθούν σε υπολογιστή μέσω USB, ενώ το υλικολογισμικό μπορεί να ενημερωθεί εύκολα.

Κινητικότητα, ασφάλεια και ευκολία χρήσης

Η έγχρωμη οθόνη IPS 2,8" (320×240) εξασφαλίζει καλή αναγνωσιμότητα σε όλες τις συνθήκες. Η συσκευή είναι εξοπλισμένη με αυτόματη διαμόρφωση με ένα κουμπί, μετρήσεις με δρομέα, προστασία εισόδου έως 400 V, μπαταρία ιόντων λιθίου 3000 mAh (έως περίπου 4 ώρες λειτουργίας) και γρήγορη φόρτιση 5 V / 2 A. Το FNIRSI DPOX180H είναι ένα ευέλικτο και ασφαλές εργαλείο για ηλεκτρονικούς μηχανικούς, τεχνικούς σέρβις, φοιτητές και απαιτητικούς ερασιτέχνες.

ΠΡΟΔΙΑΓΡΑΦΕΣ:

ΕΠΙΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:

SKU: DPOX180H

Διάρκεια εγγύησης: 2 έτη

Εγχειρίδιο χρήσης: Κάντε λήψη από τη σελίδα του προμηθευτή
